龍門銑床介紹和推薦

2021-09-30專題報導

介紹

龍門銑床簡稱龍門銑，是具有門式框架和臥式長床身的銑床。龍門銑床上可以用多把銑刀同時加工表面，加工精度和生產效率都比較高，適用於在成批和大量生產中加工大型工件的平面和斜面。數控龍門銑床還可加工空間曲面和一些特型零件。
區別
龍門銑床的外形與龍門刨床相似，區別在於它的橫樑和立柱上裝的不是刨刀刀架而是帶有主軸箱的銑刀架，並且龍門銑床的縱向工作檯的往復運動不是主運動，而是進給運動，而銑刀的鏇轉運動是主運動。

結構
龍門銑床由門式框架、床身工作檯和電氣控制系統構成。

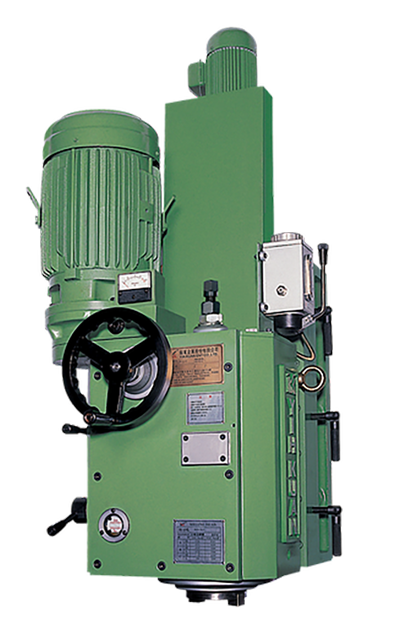

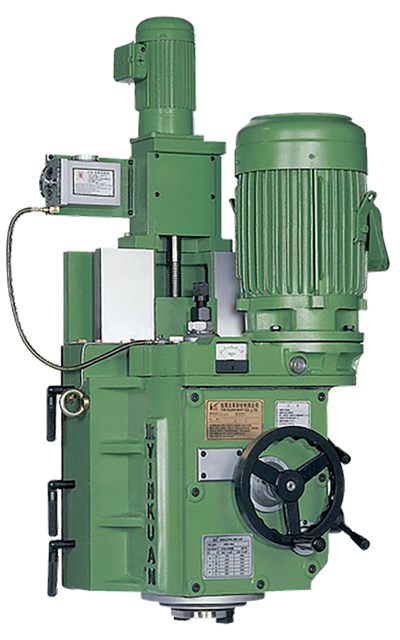

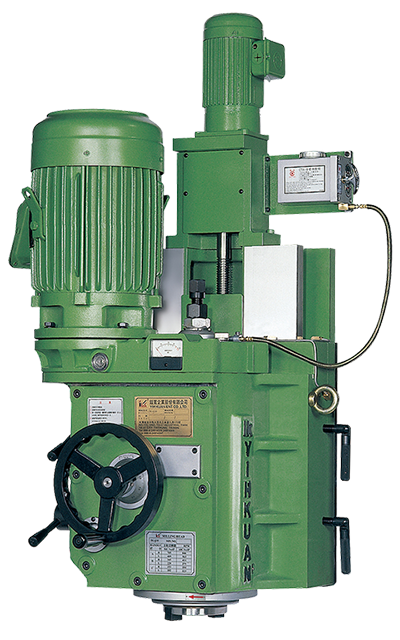

門式框架由立柱和頂梁構成，中間還有橫樑。橫樑可沿兩立柱導軌作升降運動。橫樑上有1～2個帶垂直主軸的銑頭，可沿橫樑導軌作橫向運動。兩立柱上還可分別安裝一個帶有水平主軸的銑頭，它可沿立柱導軌作升降運動。這些銑頭可同時加工幾個表面。每個銑頭都具有單獨的電動機（功率最大可達150千瓦）、變速機構、操縱機構和主軸部件等。

臥式長床身上架設有可移動的工作檯，並覆有護罩。加工時，工件安裝在工作檯上並隨之作縱向進給運動。

龍門銑床還有一些變型以適應不同的加工對象。

①龍門鏜銑床：橫樑上裝有可銑可鏜的銑鏜頭，其主軸（套筒或滑枕）能作軸向機動進給並有運動微調裝置,微調速度可低至5毫米/分。可進行鏜孔及銑削作業。

②龍門鑽銑床：橫樑上裝有動力頭，通過接桿裝鑽頭或銑刀，可完成鑽孔及銑削作業。

龍門銑床床身上裝設有X軸導軌，龍門銑床工作檯跨越緊固在該床身上。工作檯上方活動跨越架設有龍門架，龍門架還包括有：龍門架拖板，龍門架拖板活動夾持於該X軸導軌上。Z軸導軌，裝設於龍門架上。橫樑，該橫樑裝設有一Z軸拖板，橫樑通過該Z軸拖板而活動夾持於該Z軸導軌上，橫樑上還裝設有Y軸導軌。　銑削裝置，龍門銑床銑削裝置活動裝設於該Y軸導軌上，使該龍門架在數控電路控制系統的控制下，作X、Y、Z三軸的立體空間銑削加工。該數控龍門銑床具有高精度的銑、鑽、鏜、削等操作。
