何謂放電加工?
2021-10-06
放電加工(英語:electrical discharge machining,EDM),是一種藉由放電產生火花,使工件成為所需形狀的一種製造工藝。介電質液體分隔兩電極並施以電壓,產生週期性快速變化的電流放電,以加工材料。其中一個電極稱為工具電極,或稱為極頭,另一個電極則稱為工件電極,或簡單稱作工件。在放電加工的過程中,工具電極和工件電極間不會有實際的接觸。
當兩個電極間的電位差增大時,兩電極之間的電場亦會增大,直到電場強度高過介電強度,此時會發生介電質崩潰,電流流過兩電極,這個現象和和電容崩潰一樣(參見崩潰電壓),移除部分電極材料。當電流停止時,新的介電質會流到電極間的電場,排除固體顆粒,而介電質的絕緣性恢復。在電流流過之後,兩電極間的電位差會回到介電質崩潰之前,如此可以重複進行新一次的介電質崩潰。
產品介紹
雕模放電加工機

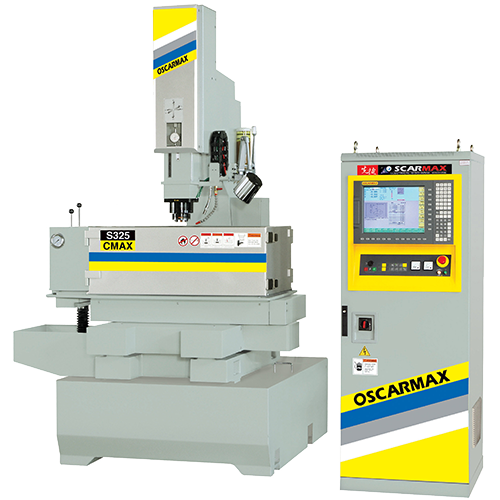

CMAX S325
CMAX S325機型為小型X、Y自動模式雕模放電加工機,其油箱設計於機身底座,針對廠房空間限制有極大優勢,除了可以3D模式做向量式加工外,還配有FUZZY智慧編輯功能,可自動編輯各段加工深度及參數,也能與機械手臂連線,實現完全自動化的目標,最多還能擴充至六軸同動,此機型工作台大小為650 x 350mm,適合小型加工,如:電子零件、元件等模具生產。
產品規格
單位 | 規格 | |
---|---|---|
工作槽(長x寬x高) | mm | 860 x 530 x 350 |
工作台(長x寬) | mm | 650 x 350 |
左右行程(X) | mm | 300 |
前後行程(Y) | mm | 250 |
伺服行程(Z) | mm | 300 |
主軸底板至工作台面距離 | mm | 270-570 |
最大電極重量 | kgs | 120 |
最大工作物重量 | kgs | 550 |
機械尺寸(長x寬x高) | mm | 2700 |
機械尺寸(長x寬x高) | mm | 2300 |
機械尺寸(長x寬x高) | mm | 2100 |
淨重 | kgs | 1150 |
電源箱規格
電源箱 | 單位 | 60A | 90A | 120A |
---|---|---|---|---|
電源容量 | KVA | 4.5 | 8 | 12 |
最大加工速度 | mm3/min | 430 | 700 | 900 |
最小電極消耗比 | % | 0.1 | 0.1 | 0.1 |
最佳表面精度 | μm/Ra | 0.2 | 0.2 | 0.2 |
尺寸 | mm | 820 x 620 x 1700 | 820 x 620 x 1700 | 820 x 620 x 1700 |
淨重 | kgs | 320 | 350 | 380 |
過濾箱規格
過濾箱 | 單位 | 規格 |
---|---|---|
加工液容量 | L | 350 |
油泵馬力 | HP | |
淨重 | kgs | Built-in |
尺寸(寬x深x高) | mm | Built-in |
